一、產品介紹

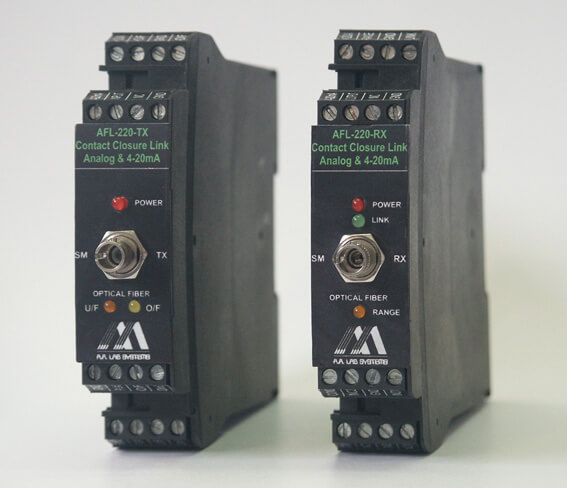

AFL-220 DIN 導軌模擬/觸點閉合光纖鏈路是專為工業應用設計的 OEM 產品。

這些裝置可用于傳輸 +/-10V 模擬信號或 4-20mA 電流環路信號，以及 2 個觸點閉合(或數字 TTL 信號)。

用戶可以使用單個跳線將模擬輸入配置為 -10V 至 +10V 或 4-20 mA。接收器將輸出 - 4-20 mA 信號(輸入范圍為 0 至 +10V 或 4-20mA，根據選擇)以及 4-20 mA 電流環路信號。

用戶還可以將 2 條數字 I/O 線配置為 0 至 +5V(或 +3.3V)標準 TTL 信號或觸點閉合(即，發射器處的觸點閉合將導致接收器處的觸點閉合)。接收器觸點是轉換型的，因此操作可以反轉(輸入處的觸點閉合可以配置為閉合或打開接收器處的開關)。

AFL-220 模擬/觸點閉合光纖鏈路專為系統集成商和構建商而設計，其中小尺寸、低功耗和低成本非常重要。您不必在工具箱中保留 3-4 個不同的光纖鏈路。只需幾個簡單的跳線配置，一個鏈接即可完成這一切。

模擬輸入的帶寬為DC-5KHz。觸點每秒可切換高達 300 次，TTL 線每秒可切換高達 30,000 次。使用標準多模接口時，2 個模塊之間的距離可能在 0 到 2 英里之間(使用單模光纖接口和 SM 光纖可選 30 英里)。

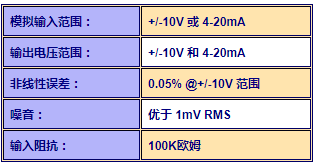

二、產品參數

單模收發器的光學預算：30 dB
