PVX-2506 50V、10A 精密脈沖發生器

主要特征

專為脈沖 I-V 應用而設計

輸出電壓高達 +50V

輸出電流高達 10A

最大占空比 50%

脈沖寬度從 <1uS 到 100uS

用于數據采集的儀器級模擬電壓和電流監測器

專為半導體器件的精密脈沖控制而設計，用于脈沖 I-V 特性分析

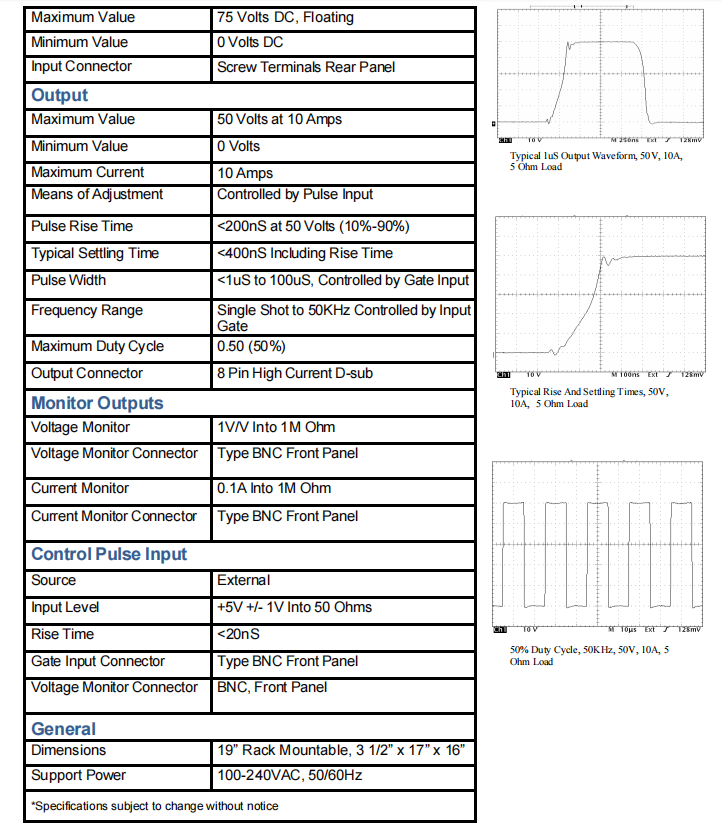

規格參數

PVX-2506 脈沖發生器專為對半導體器件進行脈沖 I-V(電流-電壓)特性分析而設計，電壓高達 50 V，電流高達 10 A。它也非常適合其他需要高電流、高精度電壓脈沖的應用。

半導體器件的 I-V 特性是頻率和溫度的函數。曲線追蹤儀和其他“直流"測試系統通常會逐步測量一系列柵極電壓，并在每個柵極電壓下掃描整個測量范圍內的漏極電壓。器件在每個點上基本上達到熱平衡和電子(半導體陷阱)平衡，從而產生與實際射頻工作特性不同的測試特性。

通過使用 PVX-2506 對器件施加脈沖并在脈沖期間進行測量，可以在器件升溫之前進行測量。這可以避免與傳統“直流"測試相關的熱效應，更接近器件在高頻下工作時的特性，并且不會激活半導體“陷阱"。

PVX-2506 采用雙向 MOSFET 輸出級設計，采用 DEI 的 DE 系列快速功率 MOSFET。該設計提供快速的上升和下降時間，并將過沖、欠沖和振鈴降至低，并具有快速的穩定時間。這種受控電壓波形允許被測器件 (DUT) 在幾百納秒內穩定電壓，從而可以在器件開始發熱之前進行 I-V 測量。

可將靜態(偏置)電壓施加于脈沖發生器，使待測器件 (DUT) 保持非零電壓，然后使其高于或低于該電壓。PVX-2506 需要輸入門控信號、脈沖 (VHIGH) 和可選靜態 (VLOW) 直流電源輸入。輸出脈沖寬度和頻率由輸入門控信號控制。輸出電壓幅度由輸入 VHIGH 和可選 VLOW 直流電源的幅度控制。

前面板控制和監視器可靈活地在脈沖模式下運行，或切換到直流模式，在該模式下，VHIGH 電源產生的直流電壓直接施加于待測器件 (DUT)。提供集成儀器級電壓和電流探頭，方便脈沖數據采集。

輸出脈沖通過創新的低阻抗電纜發射。該電纜的設計保持了輸出脈沖的保真度，不會引入脈沖失真或振鈴，并提供了一種將脈沖發生器連接到待測器件 (DUT) 或偏置器 (Bias T) 的便捷方法。脈沖發生器采用直耦合、風冷固態設計，提供同樣快速的脈沖上升和下降時間、低功耗以及最小的過沖、欠沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的損壞。
