PVM-4210 是一款緊湊型 OEM 型脈沖發生器模塊，可同時提供高達 ±950V(1,900V 差分)的兩個差分電壓脈沖，脈沖上升和下降時間小于 25 納秒，脈沖寬度可在 <50 納秒至直流范圍內連續調節。該脈沖發生器采用 +24VDC 至 +28VDC 供電，并集成直流高壓電源。

PVM-4210 針對飛行時間質譜儀和加速器中粒子束靜電調制偏轉板的差分驅動進行了優化。它還可以驅動任何高阻抗、容性負載，例如普克爾斯盒和 Q 開關、電極、微通道板、聲學換能器、像增強器和光電倍增管。 PVM-4210 脈沖保真度將優化其所用系統的性能。

該模塊提供兩個脈沖輸出通道，由通用控制邏輯控制。當控制邏輯接收到門控信號時，兩個通道同時發出脈沖。一個通道從地向正高壓輸出脈沖，另一個通道從地向負高壓輸出脈沖。因此，每個輸出都可以連接到普克爾斯盒或Q開關，或一對偏轉板，在電池或偏轉板上提供1,900V的差分脈沖。這些輸出也可以反轉，從高壓電位到地產生脈沖。輸出脈沖的寬度和頻率與TTL輸入門的寬度和頻率一致。每個通道的輸出脈沖電壓幅度均可使用脈沖模塊末端面板上方便操作的螺絲刀可調電位器在0至950V范圍內獨立調節。

PVM-4210需要+24VDC至+28VDC供電和TTL門信號。為了確保安全性和控制靈活性，使用TTL電平信號來啟用和禁用直流電源。

每個通道均采用半橋(圖騰柱)設計，提供同樣快速的脈沖上升和下降時間，低功耗，并且幾乎沒有過沖、欠沖或振鈴。該裝置具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的損壞。

與一些競爭固態開關不同，PVM-4210 是一個完整的脈沖發生器解決方案，配備高壓電源、儲能系統和輸出網絡，可立即投入使用。它可以直接連接到負載，無需串聯或分流電阻、脈沖發生器和負載之間的阻抗匹配網絡或額外的儲能系統(電容器組)。 PVM-4210 解決了所有這些問題。脈沖發生器采用鋁制外殼，底座上帶有螺紋安裝孔，簡化了 OEM 應用中的安裝和組裝。

PVM-4210 采用直耦合全固態設計，以空氣作為主要絕緣介質。其保守的設計裕度可延長組件壽命。此外，PVM-4210 無需灌封化合物或封裝材料，即使在組件需要更換時也能輕松維護。一些競爭產品采用灌封工藝，如果發生故障則必須更換。但 PVM-4210 的優勢遠不止緊湊和耐用。其設計本身就具有脈沖保真度，幾乎沒有振鈴、過沖或欠沖，并且能夠有效防止電弧、短路和負載瞬變，是一款可靠且經濟的模塊。

主要特征

同時輸出 0 至 +950 V 和 0 至 -950 V 正負脈沖

1,900V 差分輸出

上升和下降時間 <25 ns

直流脈沖寬度 <50 ns

脈沖重復頻率 >20 KHz

內置高壓電源

優化驅動偏轉板、普克爾斯盒、Q 開關和其他容性負載

經濟型模塊化固態設計

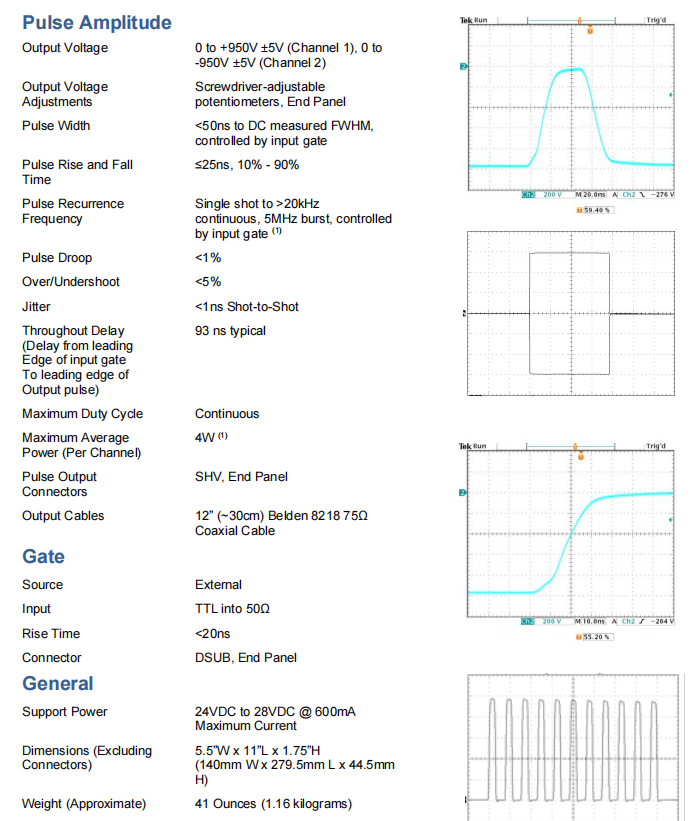

規格參數
