PVX-4151 脈沖發生器可產生高達 1,500V 的快速高壓波形。PVX-4151 針對高阻抗容性負載進行了優化，非常適合驅動飛行時間質譜儀和加速器中粒子束靜電調制的提取柵極和偏轉板。其堅固耐用且功能多樣的設計也使其非常適合脈沖或門控功率管柵極、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和像增強器。PVX-4151 脈沖保真度將優化其所應用系統的性能。
PVX-4151 可產生 1,500 V 的輸出電壓脈沖，上升和下降時間小于 25ns，并能以非常平坦的電壓脈沖直流輸入容性負載。它可以產生從地到 +1500V 或從地到 -1500V 的單端輸出脈沖，也可以通過使用 VLow 和 VHigh 電源輸入，產生源自直流電壓偏移的脈沖。該偏移范圍為-1500V 至 +1500V，最大電源電壓差≤ 1500V。
PVX-4151 需要一個 TTL 門信號、一個高壓直流電源和可選的直流偏移電源輸入。輸出脈沖寬度和頻率由門信號控制。脈沖輸出電壓由輸入直流電源的幅度控制。
當輸入門為高電平時，VHIGH 電源連接到輸出端。當輸入門為低電平時，VLOW 電源連接到輸出端。因此，PVX-4151 可用于生成負向脈沖，方法是對輸入門進行邏輯反相，使輸入門保持高電平，直到單元產生脈沖。當輸入門變?yōu)榈碗娖綍r，VLOW 輸入電源連接到輸出，從而產生負向脈沖。
PVX-4151 的前面板 LED 指示燈用于監控脈沖發生器的狀態。前面板電壓和電流監視器提供了一種直觀的實時查看輸出電壓和電流波形的方法，無需外部高壓示波器探頭。
該脈沖發生器采用直接耦合、風冷固態半橋(圖騰柱)設計，具有同樣快的脈沖上升和下降時間、低功耗，并且?guī)缀鯖]有過沖、下沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中電弧和短路造成的潛在損壞。所有控制和保護邏輯電路、支持電源、儲能和輸出網絡均集成在 PVX-4151 中。它可以直接連接到負載，無需串聯或分流電阻、脈沖發生器和負載之間的阻抗匹配網絡，或額外的儲能(電容器組)。所有這些功能均由 PVX-4151 完成。
規格參數
| 輸出 | |
| 最大值 | ±1500 Volts (VHigh - VLow) |
| 最小值 | 0 Volts |
| 調整方式 | Controlled By Power Supply Input Voltages |

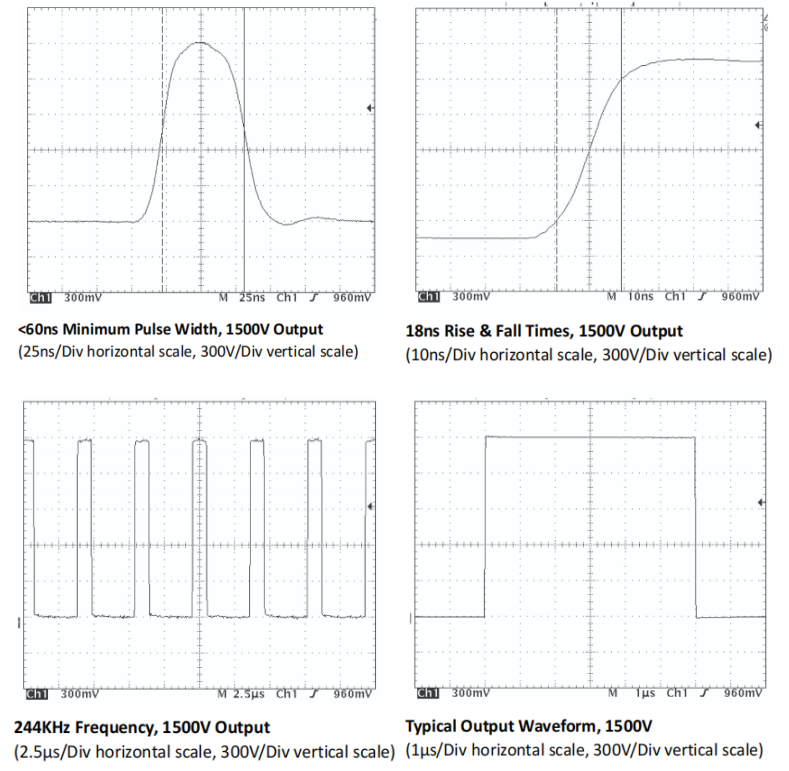

| 脈沖上升和下降時間 | <25ns, typically <20ns (10% to 90%) |
| 脈沖寬度 | <60ns to DC, Controlled by Input Gate |
| 脈沖重復頻率（PRF） | Single shot to 240KHz at 1500V continuous output, maximum limited by power dissipation (1), 5MHz Burst, Controlled by Input Gate |
| 最大平均功率 | 150W (VHigh + VLow), derated at 2W/°C over 25°C ambient (1) |
| 最大占空比 | Continuous |
| Droop | <1% |
| 過沖/欠沖 | <5% |
| 吞吐量延遲 | 120ns Typical |
| 抖動 | <1ns shot-to-shot |
| 輸出連接器和電纜 | SHV, With 6 feet (~1.8M) RG-62 (93Ω) Coaxial Cable |
| 輸入DC Voltage +VIN (VHigh) | |
| 絕對最大值 | +1500 Volts |
| 絕對最小值 | -1500 Volts |
| 相對最大值 | +1500 Volts over VLow Voltage |
| 相對最小值 | +0V Over VLow Voltage |
| 輸入 DC Voltage -VIN (VLow) | |
| 絕對最大值 | +1500 Volts |
| 絕對最小值 | -1500 Volts |
| 輸入直流連接器 | SHV, Rear Panel (One each for +VIN and -VIN) |
| Gate | |
| 柵極源和連接器 | TTL into 50Ω, into BNC connector on the front panel |
| 電壓和電流監視器 | |
| 電壓監視器 | 1000: 1 into 1 MegΩ, BNC connector |
| 電流監視器 | 10A/V into 50Ω, BNC connector |
想了解更多型號請記得聯系我們~
| 型號 | 描述 | 最大電壓V | 脈沖上升 與下降時間 | 脈沖信號觸發 | 正負脈沖 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的雙向MOSFET輸出級。 | 50V | 200ns | 外部 | 正（+） | 臺式 |
| PVM-1001 | PVM-1001可在不到10納秒（上升時間）內實現0至-950伏。這種可調脈沖電壓源能夠提供從55ns到10,000ns的脈沖寬度，標準頻率范圍最高可達1 MHz。 | 950V | 9ns | 外部 | 負（-） | 模塊 |
| PVM-4210 | PVM-4210脈沖發生器模塊提供兩個脈沖輸出通道，由統一控制邏輯控制。 | 950V | 25ns | 外部 | 雙相（+/-） | 模塊 |
| PVX-4151 | PVX-4151， 1.5kV 高壓脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。 | 1500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款風冷高壓雙極脈沖發生器。優化于驅動高阻抗電容負載，電壓高達±2000伏。 | 2000V | 50ns | 外部，內部 | 雙相（+/-） | 臺式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款風冷高壓脈沖發生器。優化驅動高阻抗電容負載，最高可達±2000伏。 | 2000V | 50ns | 外部，內部 | 雙相（+/-） | 臺式 |
| PVX-4141 | PVX-4141， 3.5kV脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具有同樣快速的脈沖升降時間和低功耗。 | 3500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4140 （停產，替代型號PVX-4141） | 3.5 kV雙極脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度，低功耗，幾乎無過沖、欠沖或振鈴。 | 3500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4130 | PVX-4130， 6kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度和低功耗。 | 6000V | 60ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4110 | PVX-4110， 10kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。 | 100000V | 60ns | 外部 | 雙相（+/-） | 臺式 |
