SR844 200 MHz 鎖相放大器

· 25 kHz 至 200 MHz 范圍

· 80 dB 動態儲備

· 時間常數從 100 μs 到 30 ks（6、12、18 或 24 dB/oct 滾降）

· “無時間常數”模式

· 自動增益、相位、預留和偏移

· 內部或外部參考

· 兩個 16 位 DAC 和 ADC

· GPIB & RS-232接口

SR844 是 SRS 提供的最寬帶寬鎖相放大器。它提供無與倫比的性能，頻率范圍為 25 kHz 至 200 MHz，具有高達 80 dB 的無漂移動態儲備。SR844 包括 SRS DSP 鎖相放大器所期望的許多功能、易于操作和可編程性。

數字技術

SR844 使用與 SR850、SR830 和 SR810 鎖相放大器相同的高級 DSP 技術。與模擬儀器相比，DSP 具有許多優勢——高動態儲備、低零漂移、精確的 RF 相移和正交性以及數字輸出濾波。

信號輸入

SR844 具有 50 Ω 和 1 MΩ 輸入。1 MΩ 輸入用于低頻下的高源阻抗，或與標準 10× 示波器探頭一起使用。50 Ω 輸入提供最佳的射頻信號匹配。滿量程靈敏度范圍為 1 Vrms （+13 dBm） 至 100 nVrms （-127 dBm）。可以 20 dB 的增量選擇高達 60 dB 的 RF 衰減或 20 dB 的 RF 增益。增益分配可以優化，以提供高達 80 dB 的動態儲備。

參考

SR844 提供外部和內部基準操作。在這兩種情況下，無需任何手動選擇，即可覆蓋整個 25 kHz 至 200 MHz 頻率范圍。外部參考輸入具有自動閾值功能，可鎖定到正弦、方波或脈沖信號。內部參考是數字合成的，可通過 3 位頻率分辨率進行調節。

2F 分量的諧波檢測可用于內部和外部參考模式。

與鎖相基準相位同步的基準輸出（1.0 Vpp 方波，50 Ω）在外部和內部模式下均可用。

輸出過濾器

可以選擇 100 μs 到 30 ks 的時間常數，可選擇 6、12、18 或 24 dB/oct 滾降。對于高帶寬、實時輸出，可以完全繞過濾波。在這種“無濾波器”模式下，有效時間常數約為 30 μs，模擬輸出每 10 到 20 μs 更新一次。

易于操作

SR844 易于使用。所有樂器功能均通過前面板鍵盤進行設置，旋鈕用于快速調整參數。非易失性存儲器中可存儲多達 9 種不同的儀器配置，以實現快速、可靠的儀器設置。標準 RS-232 和 GPIB （IEEE-488.2） 接口提供與數據采集系統的連接。

有用的功能

自動功能允許自動設置經常調整的參數。靈敏度、動態儲備、相位和偏移都通過簡單的按鍵快速優化。

offset 和 expand 功能對于評估信號中的微小波動非常有用。使用自動偏移功能將輸入歸零，而 output expand 將分辨率提高多達 100×。

Ratio 模式用于將信號標準化為外部施加的模擬電壓。消除源強度波動的影響很有用。

通過多達 11 個頻率的可編程掃描，可以從前面板輕松進行傳遞函數測量。在掃描中的每個頻率調用設置和偏移。

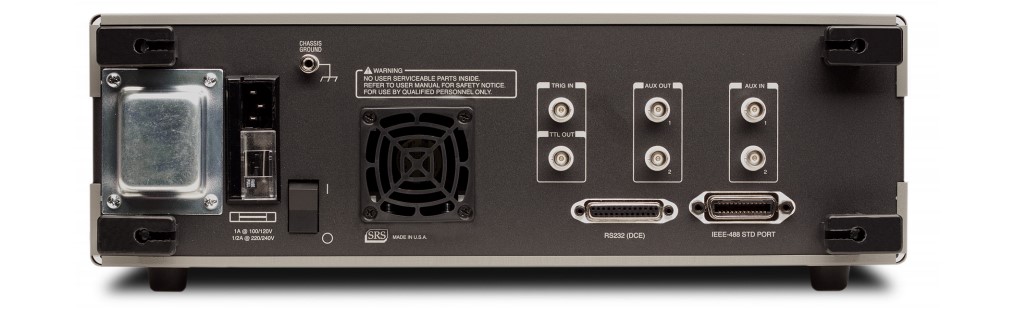

模擬輸入和輸出

兩個顯示器各有一個用戶定義的輸出，用于測量 X、Y、R、R（dBm）、Θ 和 X 噪聲或 Y 噪聲。兩個用戶可編程DAC 提供 -10.5 V 至 +10.5 V 輸出，分辨率為 1 mV。這些輸出可以從前面板或通過計算機接口進行設置。

此外，還有兩個通用模擬輸入。這些是 16 位 ADC，可以顯示在前面板上，通過接口讀取，或用于對輸入信號進行比率。

內部存儲器

SR844 具有兩個 16,000 點內存緩沖區，用于以高達 512 個樣本/秒的速率記錄每個測量顯示的時間歷史記錄。可以使用任一接口從緩沖區傳輸數據。此外，還提供了一個觸發輸入，用于將數據記錄與外部事件同步。

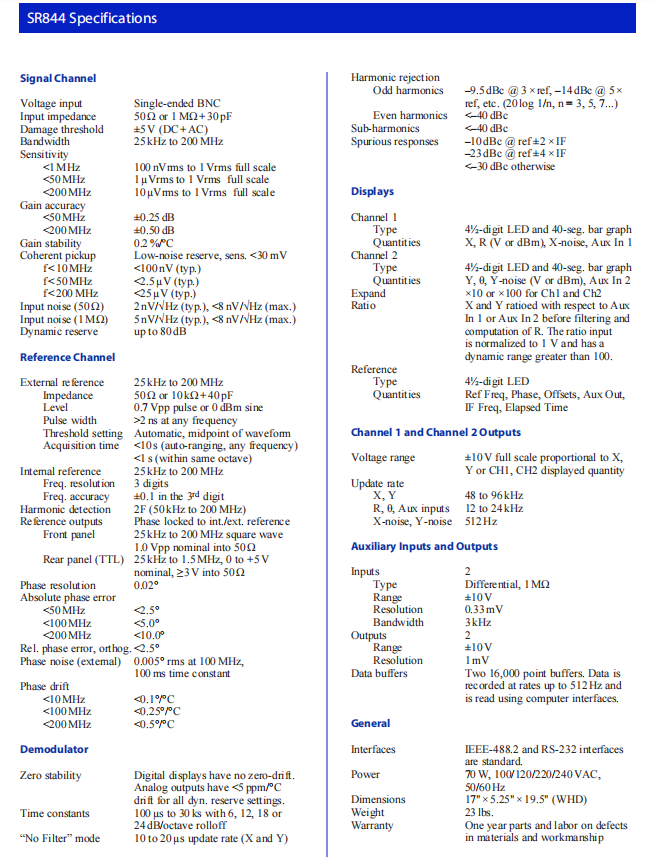

技術參數
