SR560 低噪聲前置放大器

SR560 是一款高性能、低噪聲前置放大器，非常適合各種應用，包括低溫測量、光學檢測和音頻工程。

性能特點

·4 nV/√Hz 輸入噪聲

·1 MHz 帶寬

·從 1 到 50,000 的可變增益

·交流或直流耦合

·兩個可配置的信號濾波器

·差分和單端輸入

·線路或電池操作

·RS-232接口

輸入

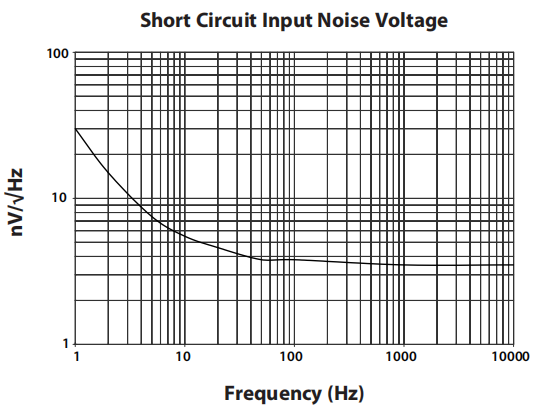

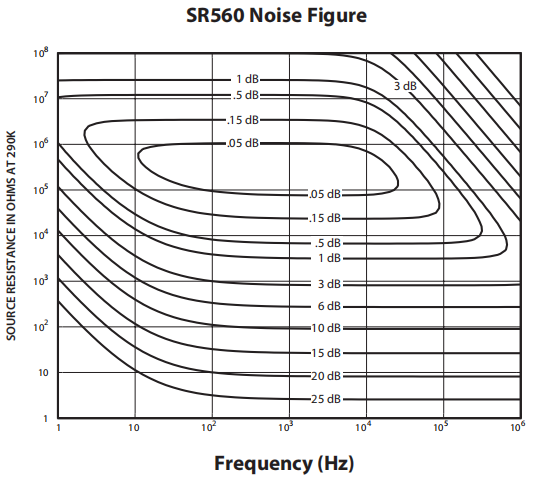

SR560 有一個差分前端，輸入噪聲為 4 nV/√Hz，輸入阻抗為 100 MΩ。完整的噪聲系數輪廓如下圖所示。SR560 的輸入是完全浮動的（BNC 屏蔽不連接到機箱地）。放大器接地和機箱接地均在后面板上提供，以便靈活地將儀器接地。輸入偏移歸零由前面板電位器完成，可使用小螺絲刀進行操作。

除信號輸入外，后面板 TTL 消隱輸入可讓您快速關閉和打開儀器的增益。這對于防止前端過載很有用。TTL 電平變為高電平后 5 μs 增益關閉，并在 TTL 信號變為低電平后 10 μs 內再次打開。

輸出

兩個絕緣輸出 BNC 連接器提供 600 Ω 和 50 Ω 輸出。兩者都能夠將 10 Vpp 驅動到各自的負載中。兩個后面板電源輸出提供高達 200 mA 的 ±12 VDC，以放大器接地為基準。輸出提供干凈的直流電源，用作偏置源。

獲得

增益可按 1-2-5 順序從 1 到 50,000 選擇。可調節增益功能讓您可以將增益指定為任何具有 0.5 % 分辨率的固定增益設置的百分比。增益可以選擇性地分配在濾波器之前以優化噪聲性能，或在濾波器之后分配以降低對過載的敏感性。

過濾器

SR560 包含兩個一階 RC 濾波器，其截止頻率和類型（HPF 或 LPF）可以從前面板進行配置。這些濾波器一起可以配置為 6 或 12 dB/oct 滾降低通或高通濾波器，或 6 dB/oct 滾降帶通濾波器。當使用較長的過濾時間常數時，包含一個過濾器重置按鈕以縮短儀器的過載恢復時間。濾波器截止頻率可以從 0.03 Hz 到 1 MHz 以1-3-10的順序設置。

電池操作

三個內部可充電鉛酸電池可提供長達 15 小時的電池供電操作。當設備連接到線路時，內部電池充電器會自動為電池充電。充電器感應電池狀態并相應調整充電速率。兩個后面板LED 指示電池的充電狀態。當電池放電時，它們會自動與放大器電路斷開，以避免電池損壞。

無數字噪音

運行 SR560 的微處理器處于“休眠”狀態，除非在更改儀器設置的短暫時間間隔內。這確保了沒有數字噪聲會污染低電平模擬信號。

RS-232 接口

RS-232 接口允許以 9600 波特與 SR560 進行只聽通信。一臺計算機最多可以控制四個 SR560，每個 SR560 都被分配一個唯一的地址。“Listen”命令指定哪個 SR560 將響應RS-232 線路上的命令。儀器的所有功能（開機除外）都可以通過RS-232接口進行設置。RS-232接口電子器件與 放大器電路光隔離，以提供最大的抗噪性。
