產品說明：

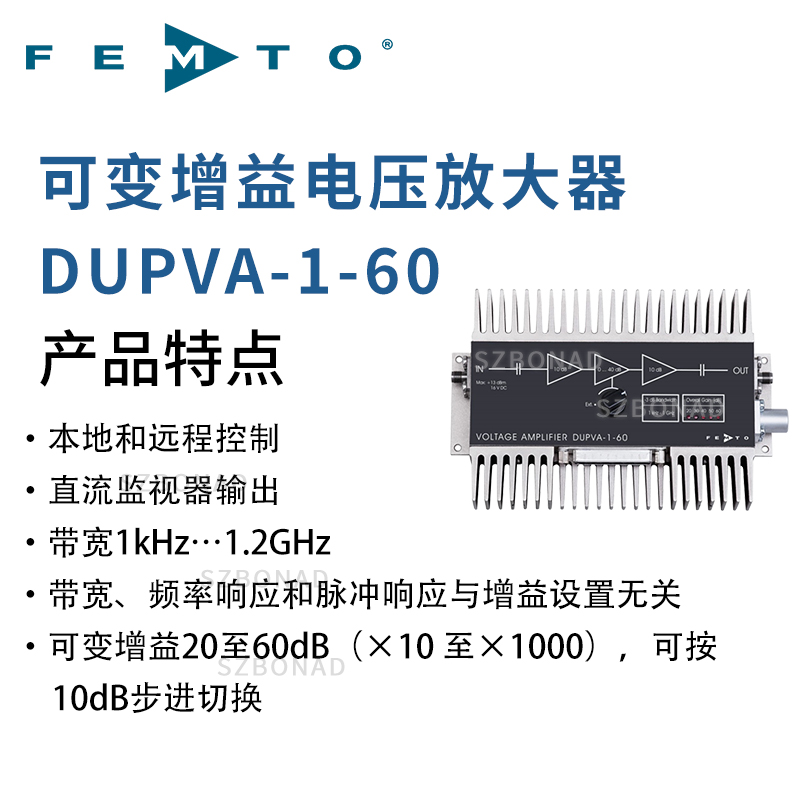

1GHZ可變增速電壓放大器DUPVA系列，進口電壓放大器
?可切換增益10dB接近至70dB
?帶寬從1kHz 至1.2GHz
?帶寬不依賴于增速調整(保證的)
?NF1.9 dB(330pV/√Hz)
?本地和遠程增益控制
可變增益從1KHz 至1 GHz
DUPVA-1系列的Ultra-wideband 電壓放大器為用大幅度動態范圍的快速和準確測量而設計的。增益可通過當?shù)卦鲆孢x擇器或者光隔離遠程控制接口來調節。增益獨立頻率響應保證在任何增益調整都能精確的時間分辨測量。上升時間沒有顯著的變化，但會出現在可靠時間里完成測量這些增益調整變化，這也是必不可少的。此外，頻率響應超過全頻率范圍會變平達到最佳優化。沒有到達增益峰值或者沒有出現顯著失真會出現在脈沖瞬時測量。
應用
?示波器和瞬時記錄器前置放大器
?光電倍增管和微通道板塊放大器
?光接收器信號增壓器和電流放大器
?時間分辨脈沖和瞬間測試
?自動化測量系統

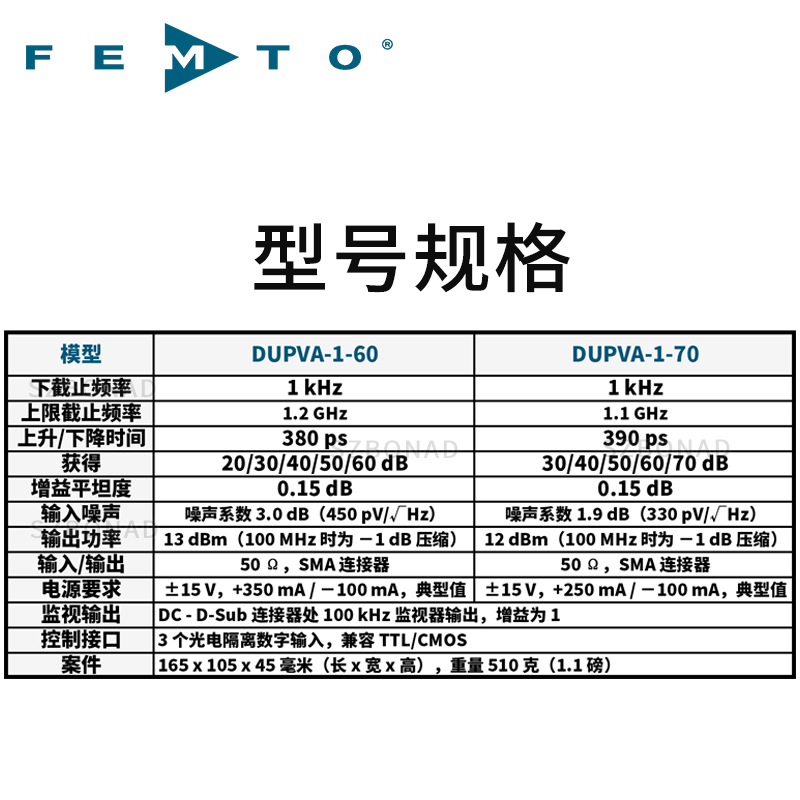

| 型號 | DUPVA-1-60 | DUPVA-1-70 |
| 低截止頻率 | 1 kHz | 1 kHz |
| 高截止頻率 | 1.2 GHz | 1.1 GHz |
| 上升/下降時間 | 380 ps | 390 ps |
| 增益 | 20/30/40/50/60 dB | 30/40/50/60/70 dB |
| 增益平穩度 | 0.15 dB | 0.15 dB |
| 輸入噪聲 | NF 3.0 dB (450 pV/√Hz) | NF 1.9 dB (330 pV/√Hz) |
| 輸出功率 | 13 dBm (?1 dB compression) | 12 dBm (?1 dB compression) |
| 輸入/輸出 | 50 Ω, SMA connector | |
| 電源供應 | ±15 V, +350 mA / ?100 mA | |
| 監視器輸出 | DC ... 100 kHz monitor output at D-Sub connector, gain of 1 | |
| 控制接口 | 3 opto-isolated digital inputs, TTL/CMOS compatible | |

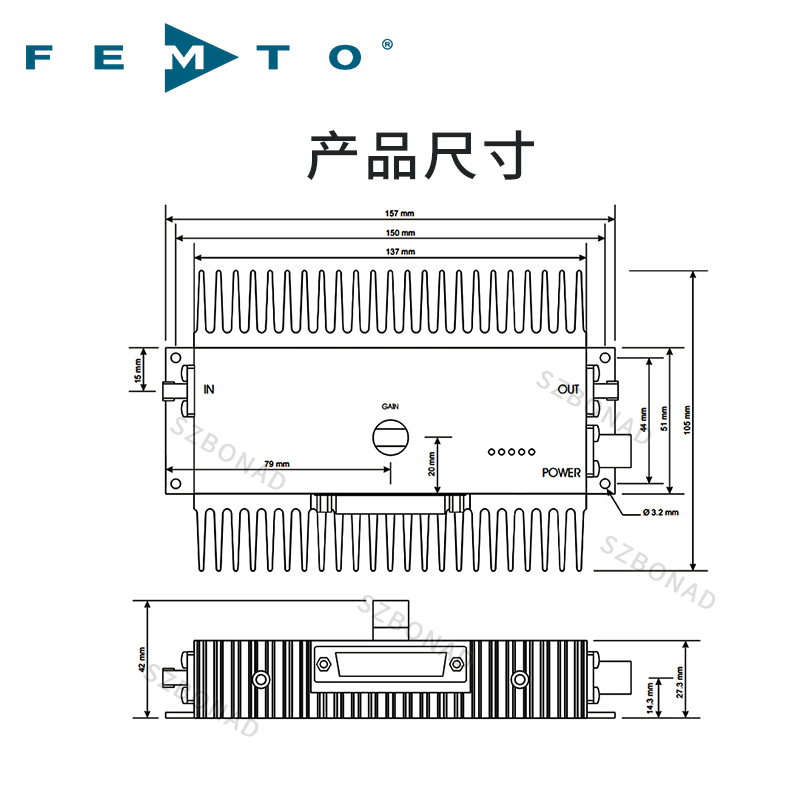

| 箱尺寸 | 170 x 105 x 45 mm (L x W x H), Weight 510 g (1.2 lbs) | |
