GHz寬帶放大器/1GHz超寬帶電壓放大器DUPVA
簡要介紹
DUPVA是可調的GHz放大器，用于測量具有GHz帶寬和寬動態范圍的小型交流電壓。
特色
? 可調增益最高可調70 dB（約3000倍），可按10 dB步進切換
? 帶寬 1 kHz 至 1.2 GHz
? 帶寬不受放大器設置影響
? 低噪聲，噪聲級別最高可達1.9 dB（330 pV/√Hz）
? 設備和遙控器的放大器調節

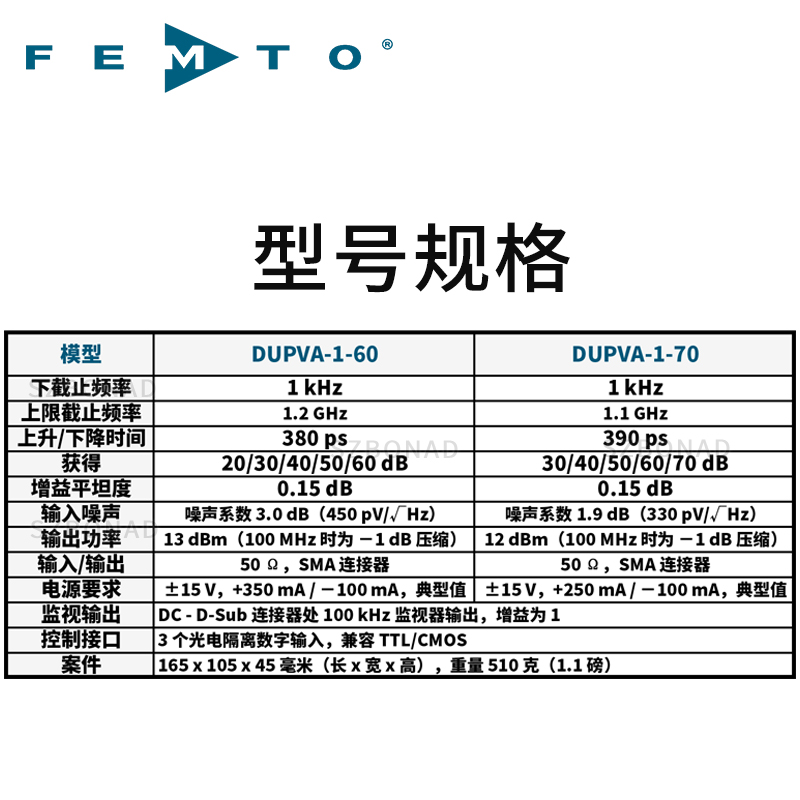

技術參數：
| Model | DUPVA-1-60 | DUPVA-1-70 |
| 下截止頻率 | 1 kHz | 1 kHz |
| 上截止頻率 | 1.2 GHz | 1.1 GHz |
| 上升/下降時間（10% - 90%） | 380ps | 390ps |
| 增益 | 20/30/40/50/60 dB | 30/40/50/60/70 dB |
| 增益精度 | 0.15 dB | 0.15 dB |
| 輸入噪聲 | 噪聲系數 3.0 dB （450 pV/√Hz） | 噪聲系數 1.9 dB （330 pV/√Hz） |
| 輸出功率 | 13 dBm（?1 dB @ 100 MHz） | 12 dBm（?1 dB @ 100 MHz） |
| 輸入/輸出 | 50 Ω，SMA插座 | 50 Ω，SMA插座 |
| 供電電壓 | ±15V，+350mA/?100mA | ±15 V，+250 mA / ?100 mA |
| 監視器輸出 | DC – 100 kHz 監聽輸出至 D-SUB 插孔，增益 = 1 | |
| 控制接口 | 3個光耦合器保護數字輸入，兼容TTL/CMOS | |

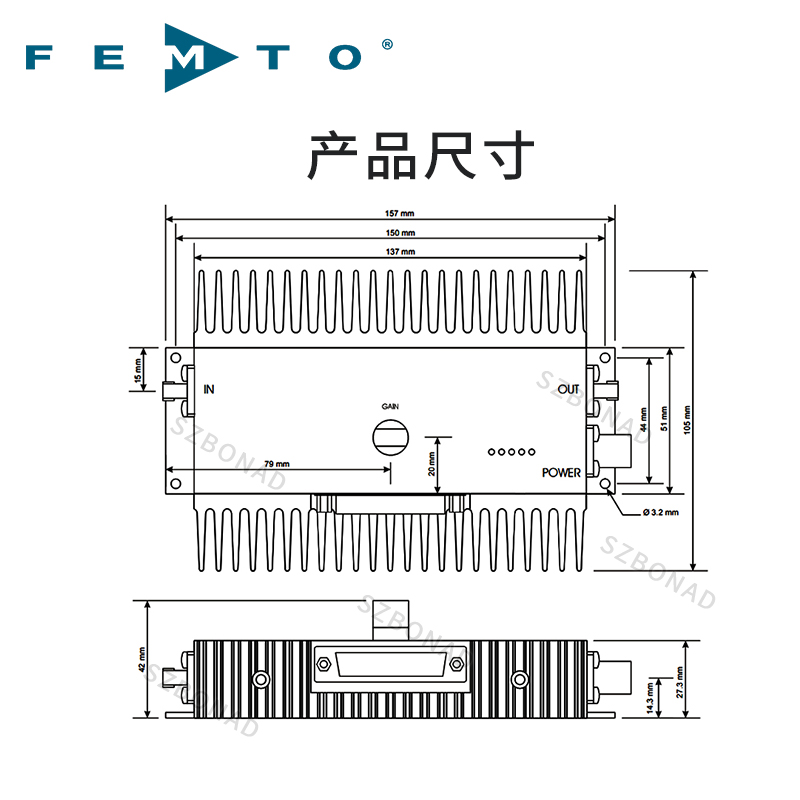

| 尺寸/重量 | 165 x 105 x 45 mm（長 x 寬 x 高）， 510 g（1.1 磅） | |
在1 kHz至1 GHz的全帶寬內可調增益
DUPVA-1超寬帶電壓放大器設計用于快速且精確的測量，具有寬動態范圍。增益通過設備側的旋轉開關調節，遠程控制則通過光耦合器調節。其增益無關頻率響應使得在任何增益設置下都能進行高分辨率測量。即使改變增益設置，上升時間也幾乎保持恒定，這對于時間分辨率高的測量極為重要。此外，振幅頻率響應在整個帶寬內非常平坦。沒有增益夸張或信號失真干擾脈沖或瞬態測量。
應用
? 示波器和瞬態錄音器的前置放大器
? 光電倍增管、微通道板、光電二極管放大器
? 用于光學接收機和電流放大器的信號放大器
? 用于時間高分辨率脈沖和瞬態的放大器
? 自動測量系統

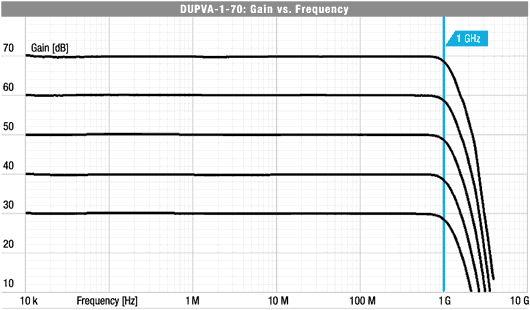

不同增益下的典型頻率響應
