HSA系列GHz高速增益帶寬放大器
HSA是用于測量GHz范圍內帶寬的小電壓或電流的GHz放大器。它們有固定加固，并且針對50 Ω系統進行了優化。
特性：
?帶寬達2GHz
?增益達60 dB(50，000V/A)
?輸入噪聲330 pW/√Hz(6.6 pW/√Hz)
?集成的 bias-T
?兩個相同信號輸出(HSA-Y)
?直接監控器輸出(HSA-Y)
技術參數

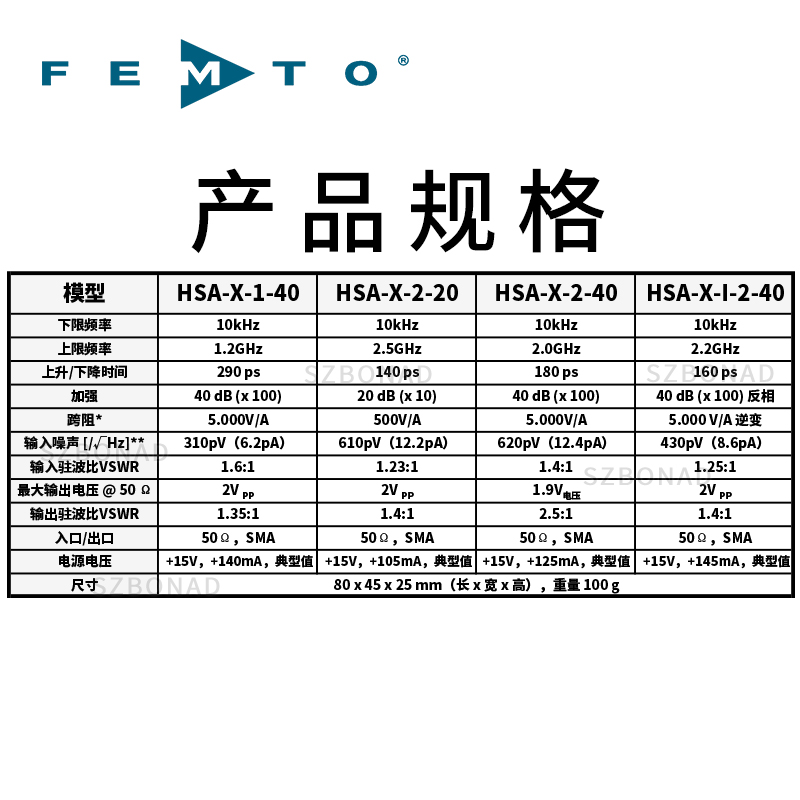

| 型號 | HSA-X-1-40 | HSA-X-2-20 | HSA-X-2-40 | HSA-X-I-2-40 |
| 下截止頻率 | 10 kHz | 10 kHz | 10 kHz | 10 kHz |
| 上截止頻率 | 1.2 GHz | 2.5 GHz | 2.0 GHz | 2.2 GHz |
| 上升/下降時間（10% - 90%） | 290ps | 140ps | 180ps | 160ps |
| 增益 | 40 dB（x 100） | 20 dB（x 10） | 40 dB（x 100） | 40 dB（x 100） 反相 |
| 超阻抗* | 5000 V/A | 500 V/A | 5000 V/A | 5000 V/A 反相 |
| 輸入噪聲 [/√Hz]** | 310 pV（6.2 pA） | 610 pV（12.2 pA） | 620 pV（12.4 pA） | 430 pV（8.6 pA） |
| 輸入-駐波比 VSWR | 1,6 : 1 | 1,23 : 1 | 1,4 : 1 | 1,25 : 1 |
| 最大輸出電壓 @ 50 Ω | 2 V | 2 V | 1.9 V | 2 V |
| 輸出駐波比 VSWR | 1,35 : 1 | 1,4 : 1 | 2,5 : 1 | 1,4 : 1 |
| 輸入/輸出 | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA |
| 供電電壓 | +15V，+140mA，類型。 | +15V，+105mA，類型。 | +15V，+125mA，類型。 | +15V，+145mA，類型。 |
| 尺寸/重量 | 80 x 45 x 25 mm（長 x 寬 x 高），重量 100 g | |||

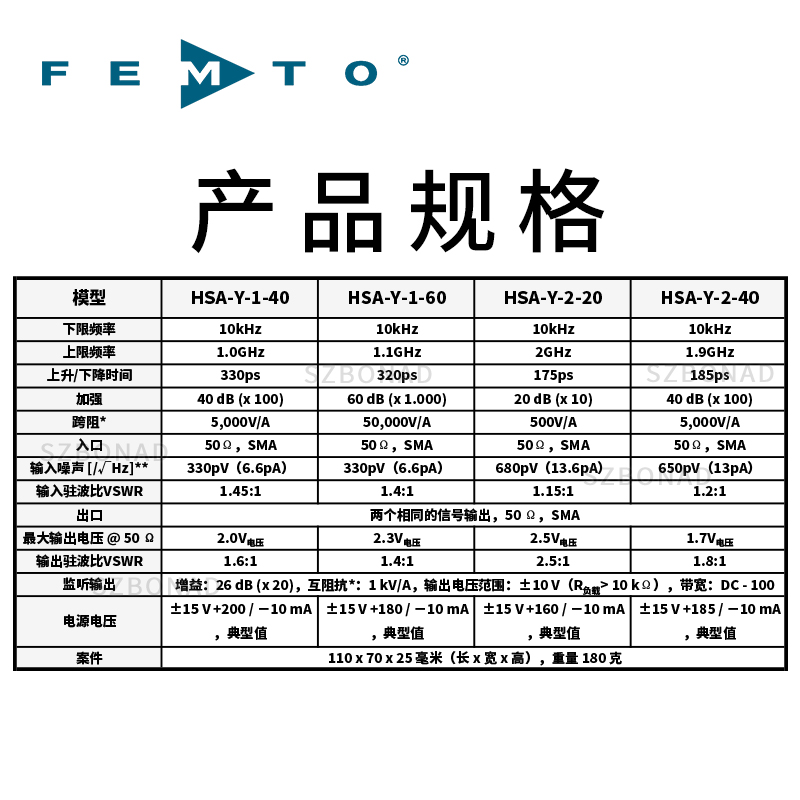

| 型號 | HSA-Y-1-40 | HSA-Y-1-60 | HSA-Y-2-20 | HSA-Y-2-40 |
| 下截止頻率 | 10 kHz | 10 kHz | 10 kHz | 10 kHz |
| 上截止頻率 | 1.0 GHz | 1.1 GHz | 2 GHz | 1.9 GHz |
| 上升/下降時間（10% - 90%） | 330ps | 320ps | 175ps | 185ps |
| 增益 | 40 dB（x 100） | 60 dB（x 1,000） | 20 dB（x 10） | 40 dB（x 100） |
| 超阻抗* | 5000 V/A | 50,000 V/A | 500 V/A | 5000 V/A |
| 輸入/輸出 | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA |
| 輸入噪聲 [/√Hz]** | 330 pV（6.6 pA） | 330 pV（6.6 pA） | 680 pV（13.6 pA） | 650 pV（13 pA） |
| 輸入-駐波比 VSWR | 1,45 : 1 | 1,4 : 1 | 1,15 : 1 | 1,2 : 1 |
| 輸出 | 兩個相同的信號輸出，50 Ω，SMA | |||
| 最大輸出電壓 @ 50 Ω | 2.0 VPP | 2.3VPP | 2.5 VPP | 1.7 VPP |
| 輸出駐波比 VSWR | 1.6 : 1 | 1.4 : 1 | 2.5 : 1 | 1.8 : 1 |
| 監視器輸出 | 增益：26 dB（x 20），跨阻抗*：1 kV/A， 輸出電壓范圍：±10 V（R負載> 10 kΩ），帶寬：直流 – 100 kHz | |||
| 供電電壓 | ±15 V +200 / ?10 mA | ±15 V +180 / ?10 mA | ±15 V +160 / ?10 mA | ±15 V +185 / ?10 mA |

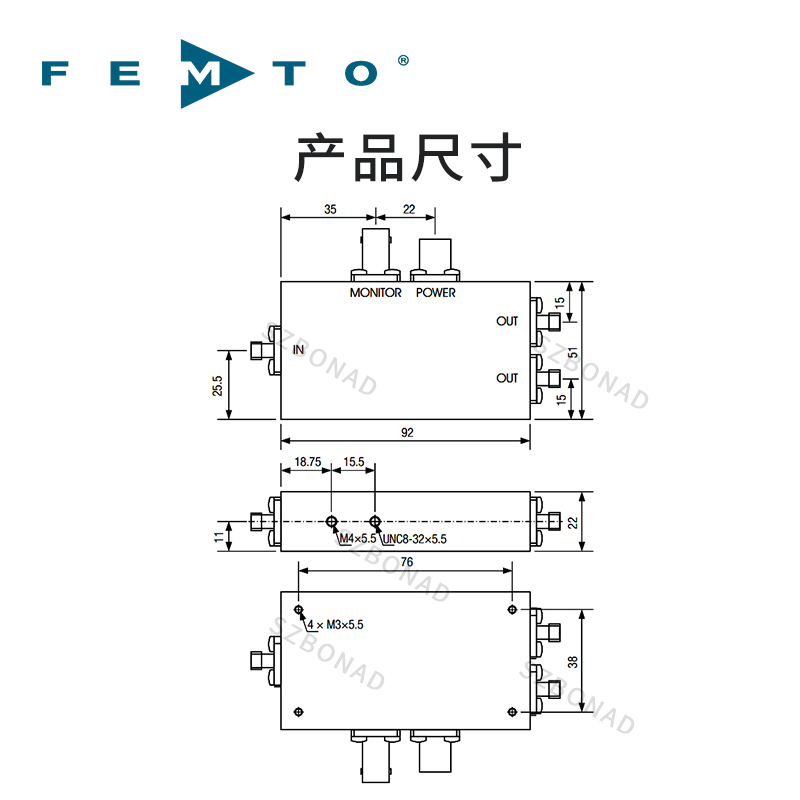

| 尺寸/重量 | 110 x 70 x 25 mm（長 x 寬 x 高），重量 180 g | |||
GHz 高速增益超低噪聲放大器
HSA高速放大器系列提供了高增益、帶寬達2GHz和低噪聲高度協調的組合，使得他們用極速的光電探測器測出理想的時間分辨測量值。帶有螺紋的 M4 和 8-32 孔的緊湊的外殼設計可以很容易集成所有光學平臺系統中。
集成的BIAS-T
很多用途，例如shot-noise-limited光譜，外差法測量等等，這個探測器受到相當高的cw-power。于是這個探測器會產生一種高水平的直流電流。這種直流電流必須有一個電流接地的路徑。達到高cw-power 和最佳信噪比跟50Ω相匹配的最佳解決情況，就是所謂的bias-T.我們已經將HSA高速放大器系列與bias-T整合了。更多信息請看我們應用附注：DC-path(bias-T)對于快速光電探測器。
HSA-X
HSA-X由整合的bias-T緊密的包裝,SMA輸入信號和輸出連接頭和選擇的固定增益從 20 到 40 dB。
HSA-Y
除了HSA-X的功能外，HSA-Y的配備有校準的直流監控器和探測器監控或者低頻本底信號測量。HSA-Y具有兩種相同信號輸出引發啟動或者不惜要額外的信號分配器控制較為突出。HSA-Y的增益值可以選定20、40或者60dB.
應用
?超快前置放大器(微通道板，光電倍增管，雪崩光電二極管和PIN光電二極管)
?示波器和前置瞬時記錄器
?時間分辨脈沖和瞬時測量
?50Ω高速系統信號增壓器
